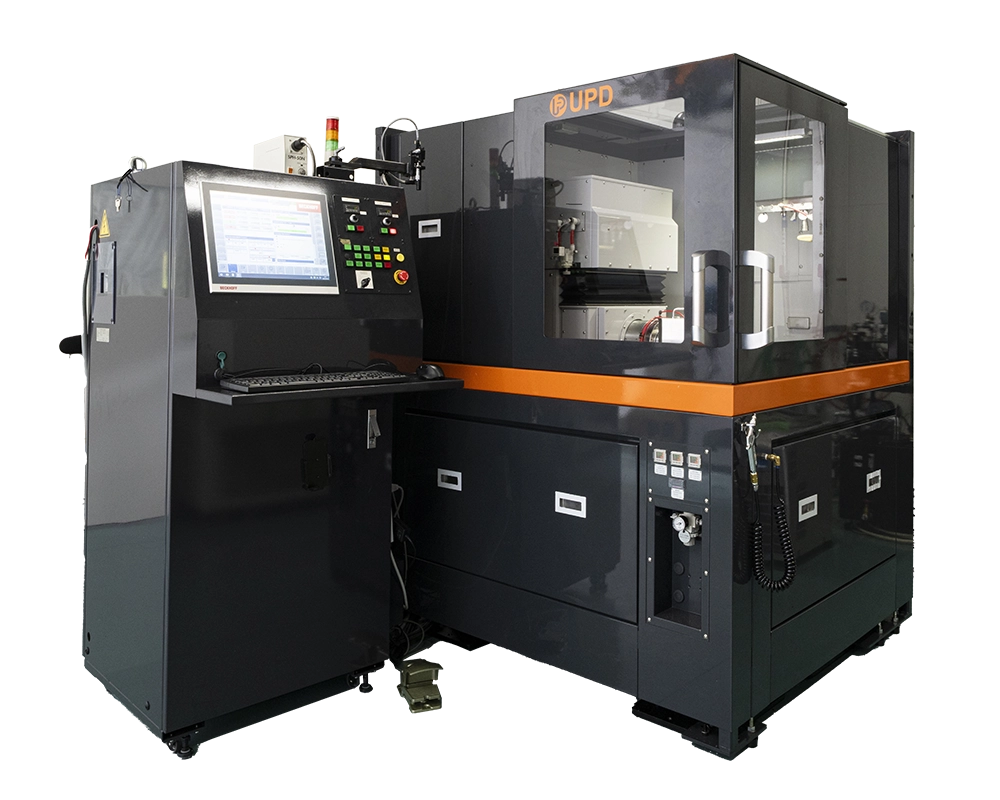

超精密非球面金型加工機 ＡＧＬ２０４
主な機械仕様
| 項目 | 仕様 | |
|---|---|---|
| 直線軸(X・Z軸) | 軸受方式 | 油静圧軸受 |
| X軸ｽﾄﾛｰｸ(mm) | 200 | |
| Z軸ｽﾄﾛｰｸ(mm) | 200 | |
| 最大送り速度(mm/min) | 700 | |
| 最小設定単位(nm) | 1 | |
| 回転ﾃｰﾌﾞﾙ(B軸) | 軸受方式 | 油静圧軸受 |
| 最大回転速度(deg/min) | 5,400 | |
| 最小設定単位(deg) | 0.0001 | |
| ﾜｰｸ主軸(C軸) | 軸受方式 | 空気静圧軸受 |
| 最高回転数(rpm) | 3,000 | |
| 本体 | 外形寸法(mm) | 幅1850×奥行1500×高さ1700 |
| 重量(kg) | 3,500 | |
精密スライサ
精密スライサ ＰＶＧ１６４Ｐ
主な機械仕様
| 項目 | X軸 （ﾃｰﾌﾞﾙ左右運動） |
Y軸 （ｽﾋﾟﾝﾄﾞﾙ前後運動） |
Z軸 （ｽﾋﾟﾝﾄﾞﾙ上下運動） |
|---|---|---|---|
| 案内方式 | V-V滑り案内 | V-V滑り案内 | リニアガイド/td> |
| ｽﾄﾛｰｸ | 350mm | 160mm | 65mm |
| 最大送り速度 | 5000mm/min | 300mm/min | 300mm/min |
| 最小設定単位 | 1μm | 0.01μm | 0.01μm |
| 項目 | 仕様 | |
|---|---|---|
| 回転ﾃｰﾌﾞﾙ(C軸) | 案内方式 | ｱﾝｷﾞｭﾗ軸受 滑り案内 |
| 最高回転速度 | 360deg/min | |
| 最小設定単位 | 0.0001deg | |
| 砥石ｽﾋﾟﾝﾄﾞﾙ | 軸受方式 | 空気静圧軸受 |
| 最高回転数 | 24,000rpm | |
エアベアリングスピンドル
モーター駆動ワークスピンドル AS115P
主な仕様
| 項目 | 仕様 | |
|---|---|---|
| 剛性 | ラジアル | 70N/μm |
| スラスト | 490N/μm | |
| モーター出力 | トルク：0.37Nm | |
| 最高回転数 | 3,000rpm | |
| 空気消費量 | 22L/min | |
エアタービンスピンドル（自成絞り） TBSP-01
主な仕様
| 項目 | 仕様 | |
|---|---|---|
| 剛性 | ラジアル | 5N/μm |
| スラスト | 7N/μm | |
| 最高回転数 | 40,000rpm | |
| 空気消費量 | 45L/min | |

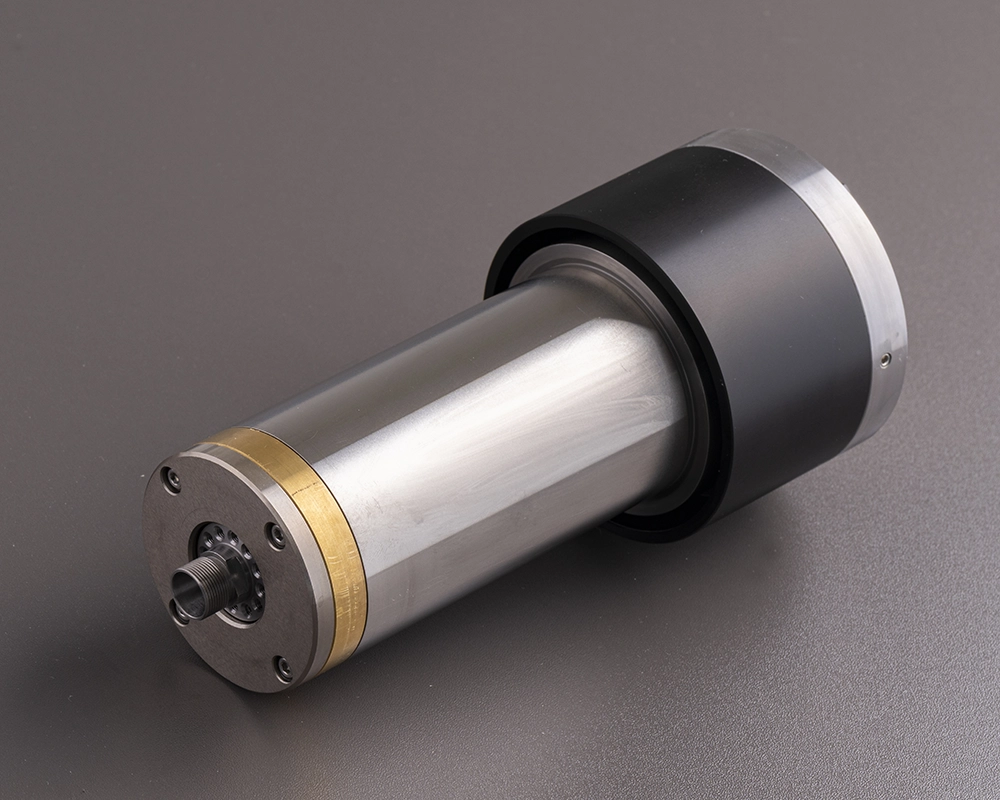

エアタービンスピンドル（多孔質絞り） TBSP-02
主な仕様
| 項目 | 仕様 | |
|---|---|---|
| 剛性 | ラジアル | 8N/μm |
| スラスト | 13N/μm | |
| 最高回転数 | 40,000rpm | |
| 空気消費量 | 18L/min | |
モーター駆動ツールスピンドルUPTS-00
主な仕様
| 項目 | 仕様 | |
|---|---|---|
| 剛性 | ラジアル | 25N/μm |
| スラスト | 50N/μm | |
| モーター出力 | トルク：0.09Nm | |
| 最高回転数 | 40,000rpm | |
| 空気消費量 | 25L/min | |
モーター駆動ツールスピンドルUPTS-00
主な仕様
| 項目 | 仕様 | |
|---|---|---|
| 剛性 | ラジアル | 25N/μm |
| スラスト | 50N/μm | |
| モーター出力 | トルク：0.09Nm | |
| 最高回転数 | 40,000rpm | |
| 空気消費量 | 25L/min | |
